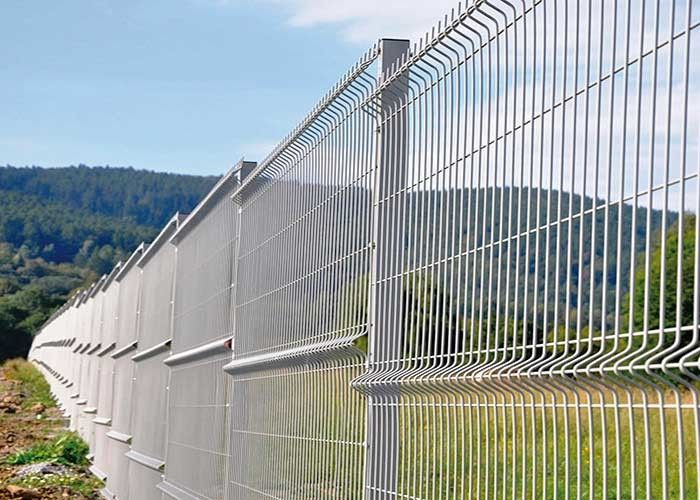

मोड़ बाड़ लोहे के तार वी जाल सुरक्षा बाड़
विवरण
फ़ीचर
• क्षैतिज "v" आकार के बीम पैनल को अतिरिक्त कठोरता देते हैं
• आम तौर पर 200 मिमी x 50 मिमी मेष एपर्चर
• गैर मानक पैनल डिजाइन उपलब्ध हैं (न्यूनतम उत्पादन मात्रा आवश्यक)
• जस्ती तार से बीएस एन 10244-2: 2001 श्रेणी डी के लिए उत्पादित
• बहु - लिफ्ट प्रतिष्ठानों के लिए उपयुक्त है
• 3.90 मिमी से उपलब्ध तार की सीमा - 7.50 मिमी व्यास
• 1030 मिमी * - 3030 मिमी * से उपलब्ध ऊंचाइयों की रेंज
• पैनलों का उत्पादन सामान्य रूप से 3.00 मीटर चौड़ा होता है (2.50 मीटर चौड़े पैनल के साथ तुलना में स्थापना और लागत को घटाकर 20% तक,)
* नाममात्र पैनल ऊंचाइयों, वास्तविक पैनल ऊंचाइयों डिजाइन के साथ भिन्न हो सकते हैं
विशिष्टता
लाइन तार x क्रॉस तार |
छेद का आकार | पैनल की लंबाई | पैनल की ऊँचाई | झुकना नहीं | सामान्य रंग | सतह का उपचार |
4x4mm 4.5x4mm 4.5x4.5mm 5x4mm 5x5mm 6x5mm 6x6mm |
50X100mm 50X200mm 55X200mm 75X150mm 100X300mm
|
2m 2.2m 2.4m 2.5 मी 2.8m 3m |
830mm | 2 |
ग्रीन RAL6005 ग्रे RAL7016 ब्राउन RAL8019 ब्लैक RAL9005 सफेद RAL9010 |
1. काले तार वेल्डेड के बाद जस्ती डूबा हुआ है 2. जस्ती जस्ती तार वेल्डेड के बाद लेपित है 3.PE लेपित जस्ती तार वेल्डेड के बाद |
के विनिर्देशों sqaureपद
पोस्ट दृश्य | आकार | मोटाई | पैनल की ऊंचाई | आधार पद | सामान्य पोस्ट | सतह का उपचार |
चौकोर पद |
40 * 40 मिमी 50 * 50 मिमी 60 * 60 मिमी |
1.0 मिमी 1.1 मिमी 1.2 मिमी 1.5 मिमी 1.8 मिमी 2mm 2.5 मिमी |
830mm | 850mm | 1200 मिमी |
1. नली ट्यूब गर्म डूबा जस्ती है 2. जस्ती ट्यूब परमवीर चक्र लेपित |
1030mm | 1050mm | 1400 मिमी | ||||
1230mm | 1250 मिमी | 1600 मिमी | ||||
1530mm | 1550mm | 2000 मिमी | ||||
आयत पद |
30 * 50 मिमी 40 * 60 मिमी 60 * 80 मिमी |
1830mm | / | 2400 मिमी | ||
2030mm | / | 2500 मिमी | ||||
2230mm | / | 2800 मिमी | ||||
2430mm | / | 3000 मिमी |
आवेदन
